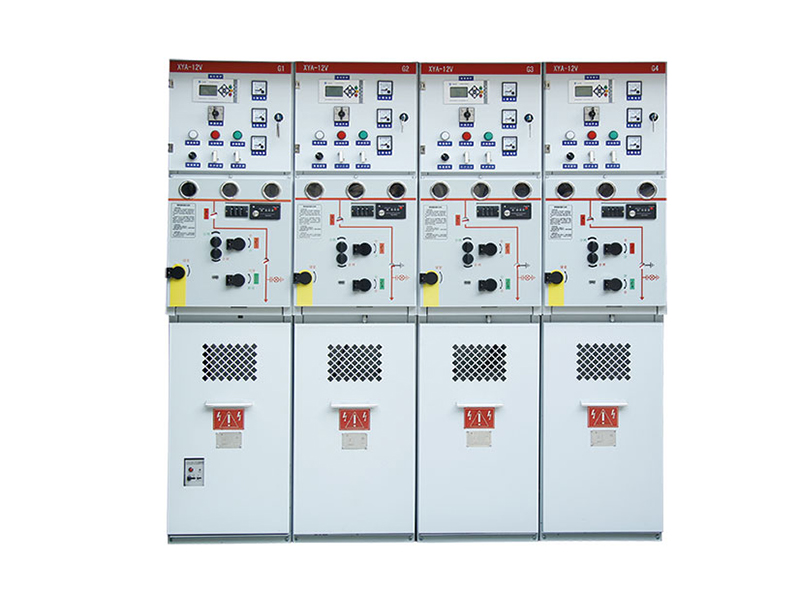

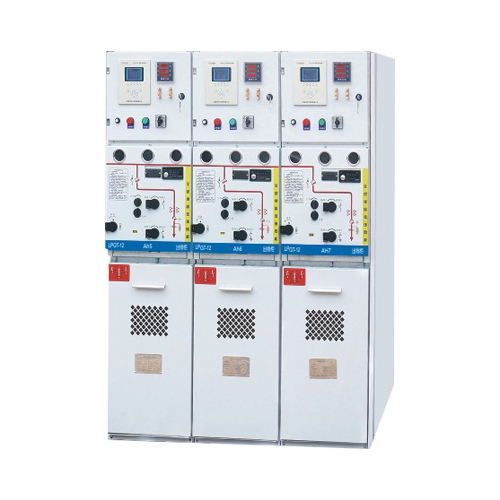

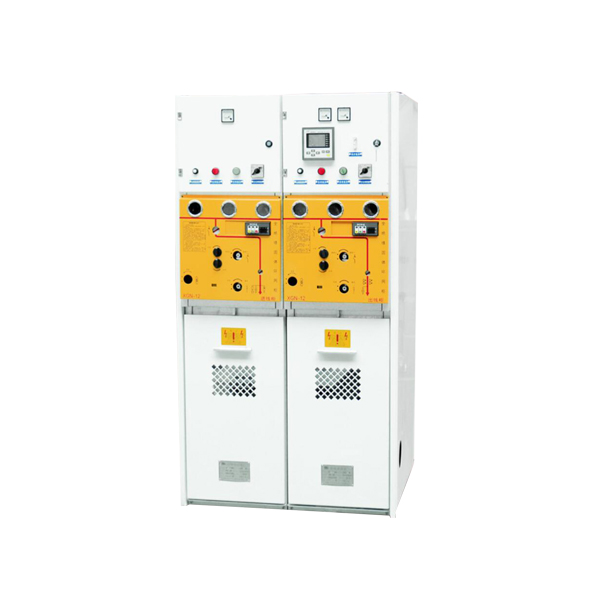

固體柜通用要求：

1、固體柜設計應能使設備安全地進行下述各項工作:正常運行、檢查、維護操作、主回路驗電、安裝和(或)擴建后的相序校核和操作聯鎖、連接電纜的接地、連接電纜或其他器件的絕緣試驗以及消除危險的靜電電荷等；

2、固體柜應能在允許的基礎誤差和熱脹冷縮的熱效應下不致影響設備所保證的性能,并滿足與其他設備聯接的要求，結構設計應預留配電自動化終端及終端電源安裝位置；

3、固體柜類型、額定值和結構相同的可移開部件和元件在機械和電氣上應有互換性；

4、各元件應符合各自的有關標準；

5、柜體應采用敷鋁鋅鋼板或不銹鋼板彎折后栓接而成，板厚不得小于2mm；

6、固體柜相序按面對固體柜從左至右為A、B、C,從上到下排列為A、B、C,從后到前排列為A、B、C；

7、固體柜對接地的要求:

1)固體環網柜的底架 上均應設置可靠的適用于規定故障條件的接地端子, 該端子應有一緊固螺釘或螺栓連接至接地導體。緊固螺釘或螺栓的直徑應不小于12mm。接地連接點應標以清晰可見的接地符號；

2)接地導體應采用 銅質導體，在規定的接地故障條件下，在額定短路持續時間為2s時，其額定短時耐受電流密度不應超過110A/mm’， 但小截面積不應小于30m°。接地導體的末端應用銅質端子與設備的接地系統相連接，端子的電氣接觸面積應與接地導體的截面相適應，但小電氣接觸面積不應小于160mm°；

3)主回路的包覆表面中凡規定或需要觸及的部件都應可靠接地；

4)各個功能單元的外殼均應連接到接地導體上,除主回路和輔助回路之外的要接地的金屬部件應直接或通過金屬構件與接地導體相連接。金屬部件和外殼到接地端子之間通過30A直流電流時壓降不大于3V。功能單元內部的相互連接應保證電氣連續性；

5)接地回路應能承受的短時耐受電流值為主回路額定短時耐受電流的87%；

6)二次控制儀表室應設有專用獨立的接地導體。(如需要)

7)接地開關應具備至少關合二次額定短路關合電流的能力。 (有此功能要求的)；

8、固體柜對隔室的要求：

1)高壓帶電部分和控制設備間應設計成相互獨立、隔離的金屬封閉隔室；

2)柜內各隔室之間相互連接所需的開孔部分應采用套管或其它等效方法加以封閉；

3)電纜室的空間和安裝位置應便于安裝、試驗和維修；

4)單獨嵌入在固體絕緣材料中的主要元件，只要滿足DL/T 404中5.103.1規定的條件即可被認為隔室；

9、固體柜柜頂設有橫眉可粘貼間隔名稱。固體絕緣環網柜前|門表面應標有清晰明顯的主接線示意圖。

10、觀察窗的要求(如果有) :

1)觀察窗至少應達到對外殼規定的防護等級；

2)觀察窗應該使用機械強度與外殼相當?shù)耐该髡诎澹瑫r應有足夠的電氣間隙和靜電屏蔽等措施(例如，在觀察窗的內側加一個適當?shù)慕拥亟饘倬幙椌W(wǎng))，以防止形成危險的靜電電荷；

3)主回路帶電部分與觀察窗的可觸及表面之間的絕緣應能耐受DL/T593-2006中4.2規定的對地和間的試驗電壓；

11、固體柜內可根據需要設自動防凝露裝置，柜內干燥。
