01/

GKD礦用一般型低壓開關柜

產品名稱：GKD礦用一般型低壓開關柜
所屬分類：礦用柜系列

產品簡介：GKD礦用低壓開關柜適用于各類礦井無爆炸危險的場所，供交流50赫茲660伏或380伏的供電系統的動力配電、電動機啟動和127伏照明之用。也可作為牽引機車整流柜及井下變電所的直流電源柜等用途。本開關柜有檢漏保護單元，特別適合井下使用。

產品用途

GKD礦用低壓開關柜適用于各類礦井無爆炸危險的場所，供交流50赫茲1140伏或660伏或380伏的供電系統的動力配電、電動機啟動和127伏照明之用。也可作為牽引機車整流柜及井下變電所的直流電源柜等用途。本開關柜有檢漏保護單元，特別適合井下使用。

產品特點

1、外殼防護等級高：水平母線電流不超過630A為IP54，適合礦井使用。

2、絕緣水平高：主回路母排表面采用絕緣熱縮套管封閉。

3、一次方案齊全：具有功率因數補償柜、變頻啟動柜、軟啟動柜、牽引機車整流柜和微機監控高頻開關直流電源柜等多種實用方案。

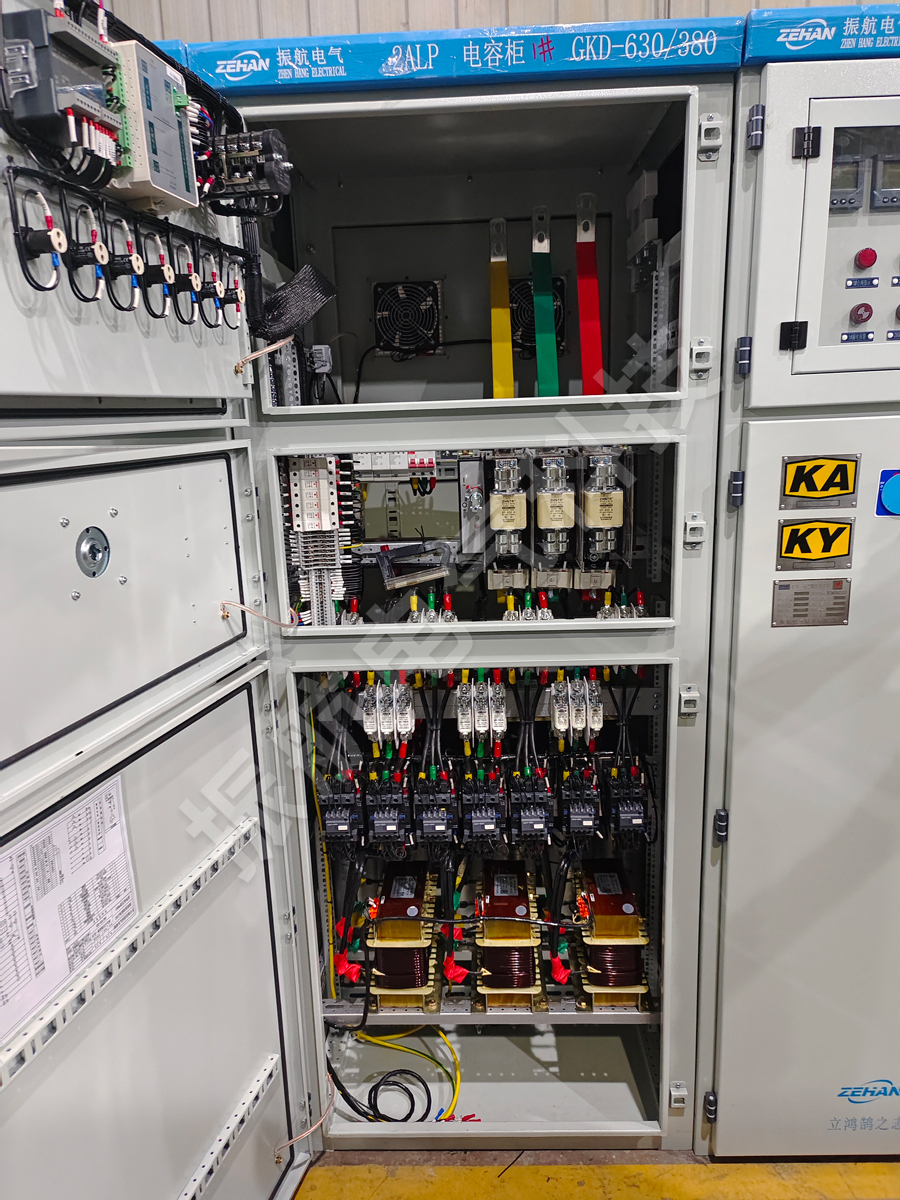

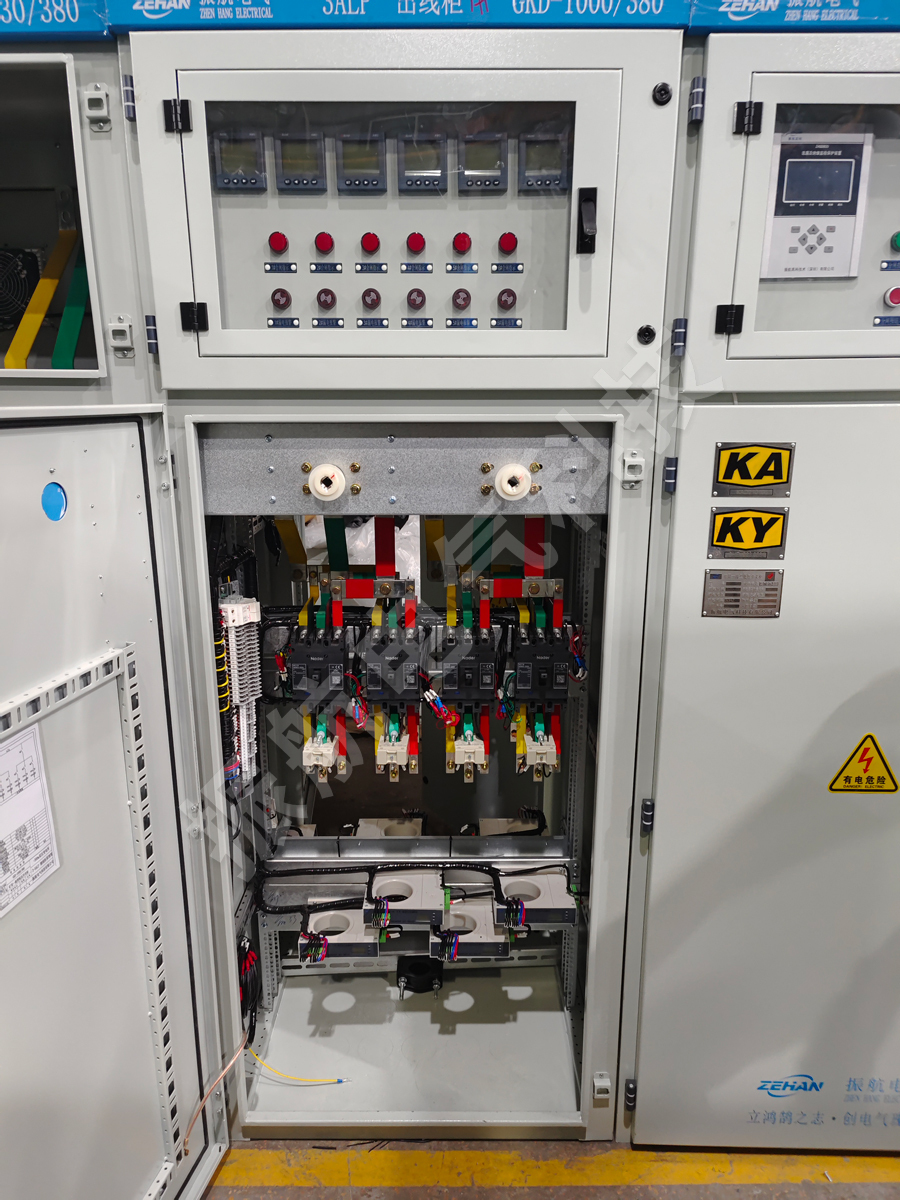

4、結構特點：開關柜基本結構系戶內全封閉式，采用薄鋼板彎邊和型鋼焊接成型，電纜可以從柜底電纜引入裝置中進出，前后有門，前門上裝有控制，操作、測量和指示的開關，按鈕、表計和信號指示燈，后門供安裝維修之用，柜內主母線置于開關柜上部，用高強度絕緣子固定。電器元件裝于箱內開有長腰孔的角鋼上，用螺栓緊固，可以左右上下任意調節安裝方便靈活。開關柜門與柜體之間采用異形橡膠嵌條來到密封的要求，柜頂做成一定的斜度，具有防塵，防滴作用，柜前操作，柜前柜后檢修，可單獨使用或排列使用。

使用范圍

1、海拔高度不超過2500米；

2、環境溫度為-5℃～+40℃；

3、周圍空氣相對濕度不大于95%（在25℃時）；

4、在沒有火災、爆炸、嚴重污穢、化學腐蝕和劇烈震動的場所；

5、允許有少量垂直滴水的地方；

6、允許在-30℃時儲運。

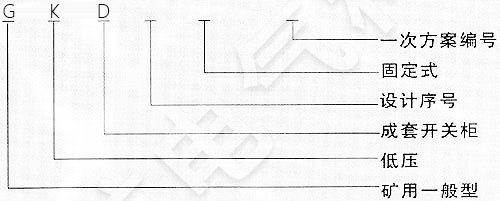

型號含義

主要技術參數

額定電壓（V）380，660, 1140額定電流（A）5～630 800～1600 2000～3150額定短路開斷電流（KA）660V102020380V153050額定短時（1S）耐受電流（KA）153050額定峰值耐受電流3063105外殼防護等級IP54IP30IP30開關柜寬度80010001200
