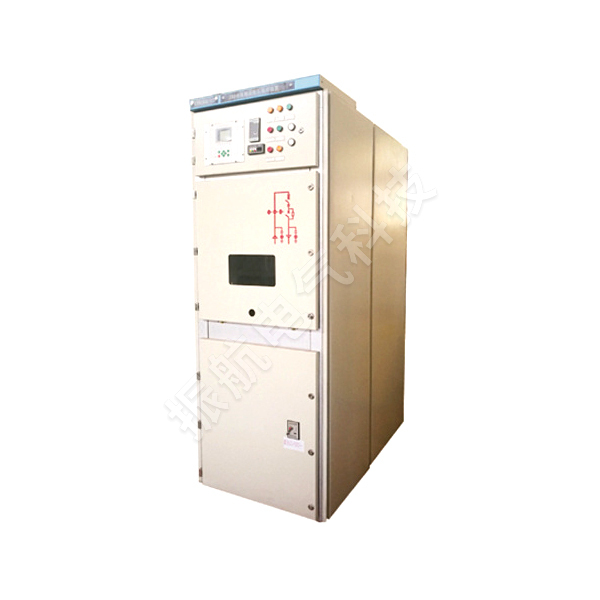

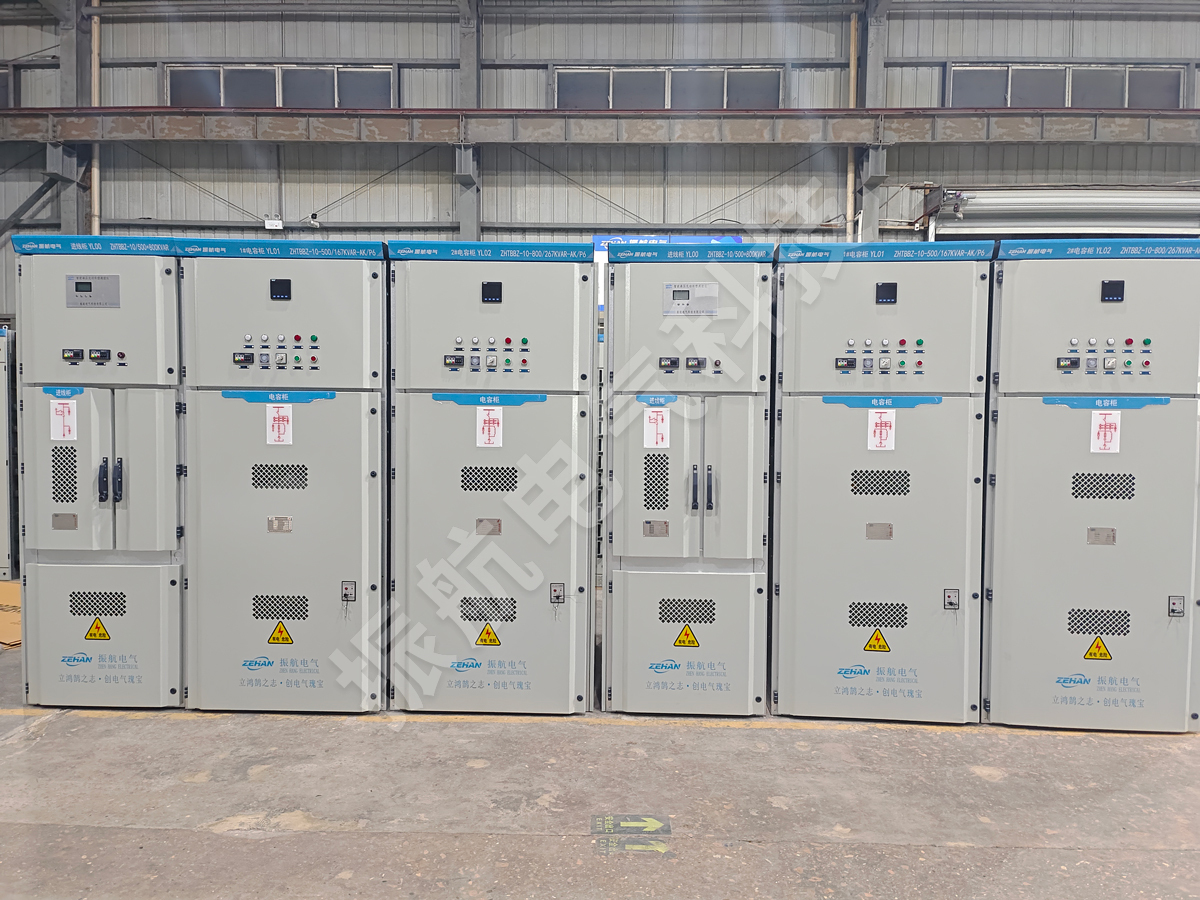

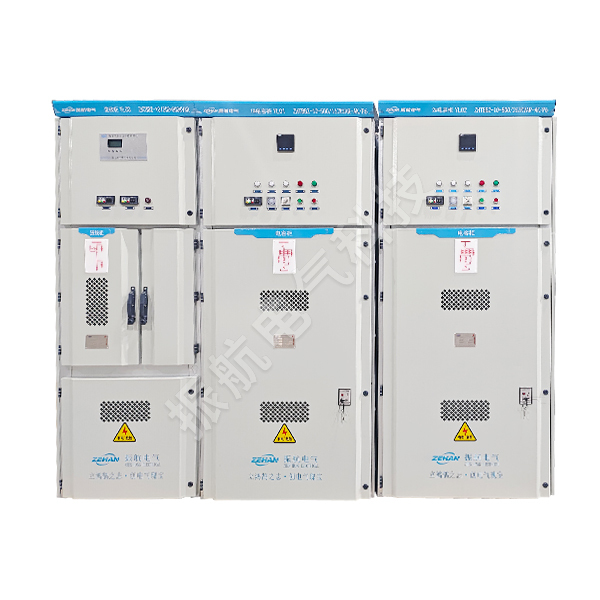

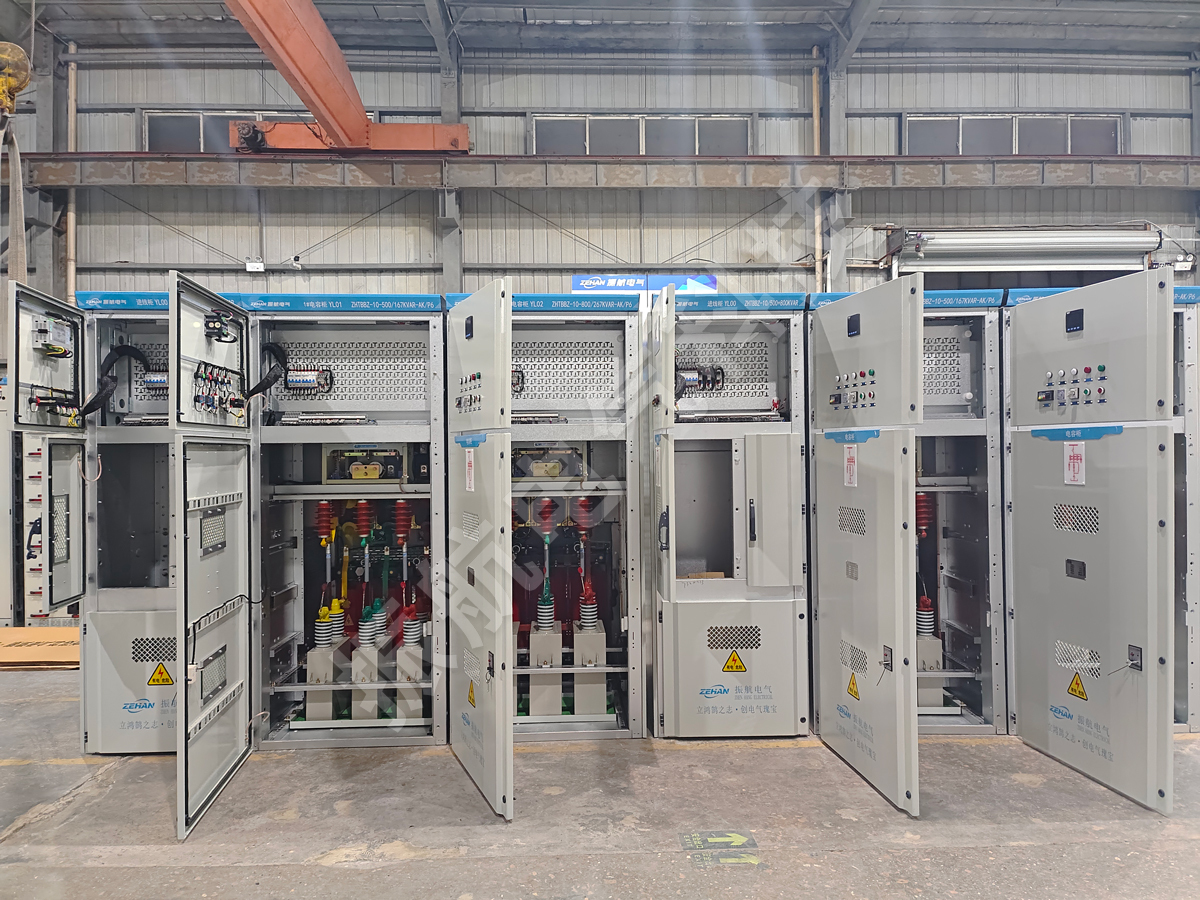

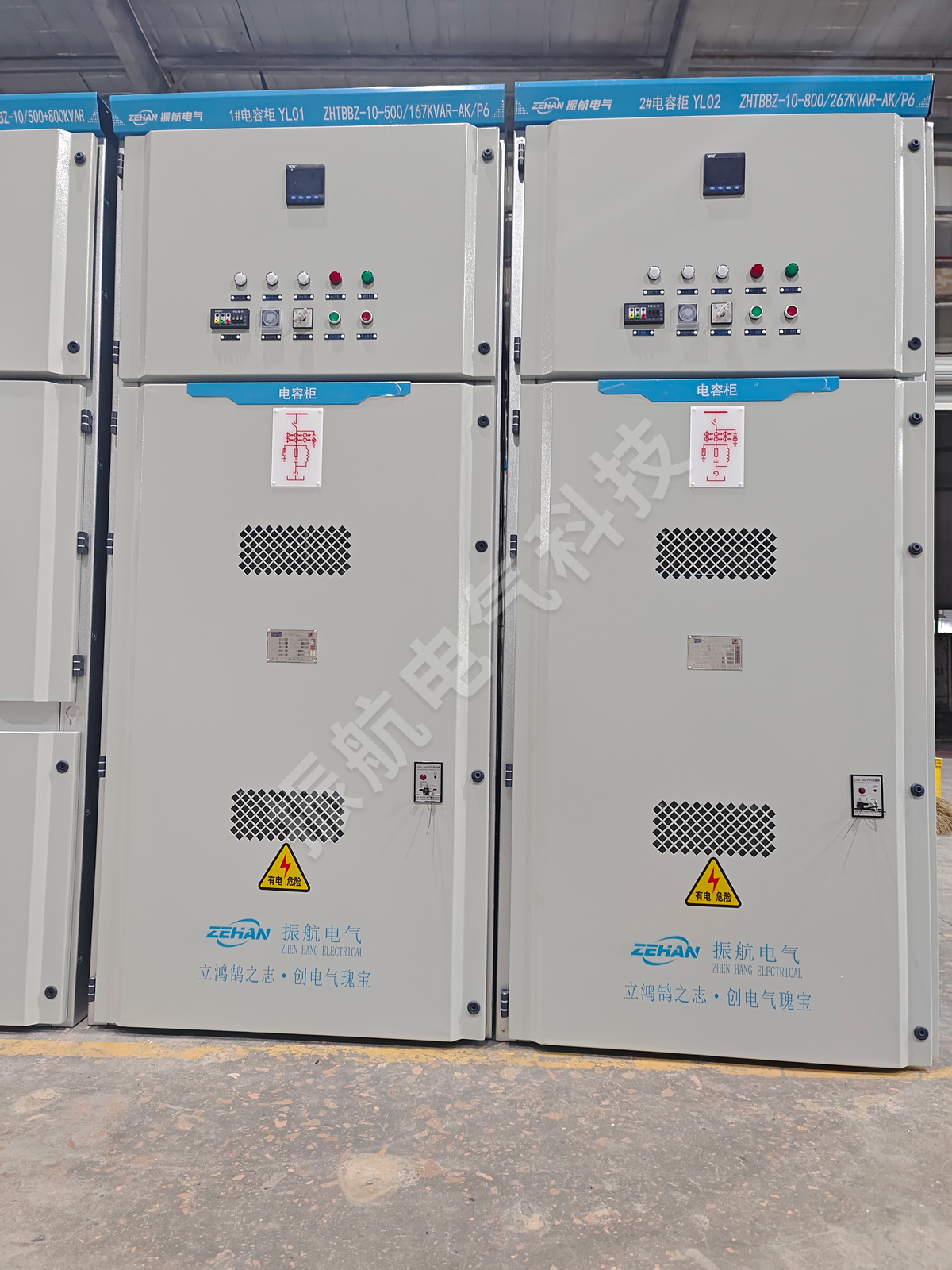

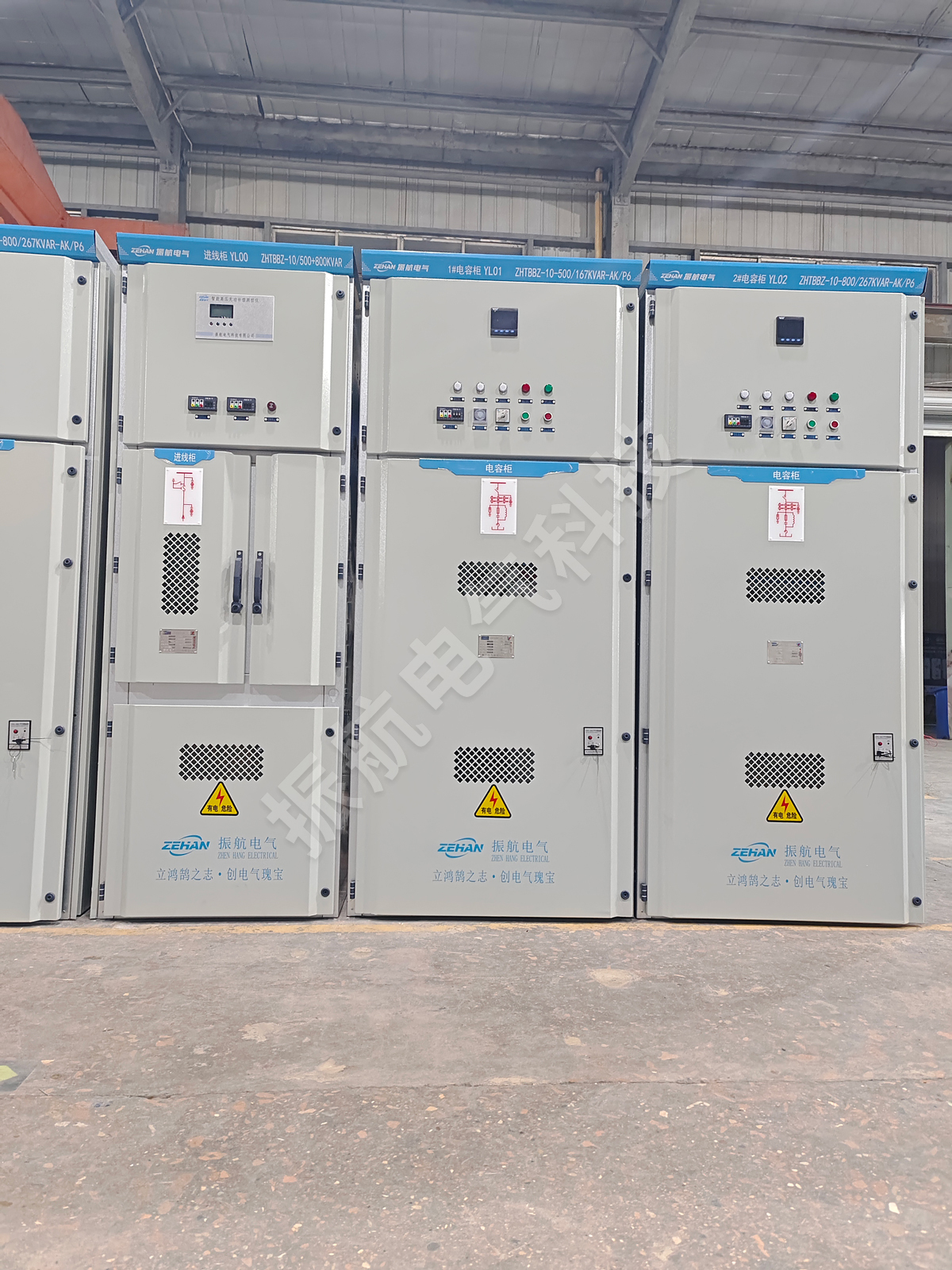

ZHTBBZ高壓無功自動補償成套裝置

產品名稱：ZHTBBZ高壓無功自動補償成套裝置
所屬分類：電容柜/消弧消諧柜系列

產品簡介：ZHTBBZ系列高壓無功自動補償裝置根據6KV、10KV供母線的電網及負荷狀況，通過控制系統電容器組自動跟蹤投電切，進行無功功率自動跟蹤補償，功率因數達到0.9以上。優化電能質量、節損降耗，提高輸配電系統的輸送容量。

概述

ZHTBBZ系列高壓無功自動補償裝置根據6KV、10KV 供母線的電網及負荷狀況，通過控制系統電容器組自動跟蹤投電切，進行無功功率自動跟蹤補償，功率因數達到0.9以上。優化電能質量、節損降耗，提高輸配電系統的輸送容量。

正常使用條件

◆ 海拔高度:不高1000m;

◆ 環境溫度: -25℃ ~ +55℃;

◆ 相對濕度:不超過85%;

◆ 運行場所不允許有爆炸危險的介質，周圍介質中不應含有腐蝕性和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有嚴重的霉菌存在。

產品特點

◆ 裝置能在1.1倍額定工作電壓的穩態過電壓下長期運行;

◆ 裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行;

◆ 裝置采用真空接觸器投切，可頻繁操作;

◆ 每組電容器設有放電線圈，在5秒內可剩余電壓降致50V以下;

◆ 每組電容器可用繼電器保護或是微機保護控制單元，實現電容器組的過流、電壓不平衡、系統的欠壓、過壓保護。當某組電容器出現故障后，可切斷本組電容器，不影響其他電容器的使用;

◆ 單臺電容器有噴逐式熔斷器保護，每組配有避雷器起操作過電壓及雷擊過壓保護;
