DFW-10KV美式電纜分支箱
產品名稱：DFW-10KV美式電纜分支箱
所屬分類：環網箱/開閉所/電纜分支箱系列
產品簡介：美式電纜分支箱概述：美式電纜分接箱，以其優良的性能，規范化的設計，優美的外觀，廣泛應用于電纜配電網系統中的電纜化工程設備，在各大工業園區，居民小區，城市人口密集區，商業中心以及高層建筑等各種場所得到普遍認同。它以單向開門、橫向多通母排為主要特點，具有寬度小、組合靈活、全絕緣、全密封等優點。按照額定電流一般可以分為600A 主回路和200A 支回路兩種。600A 主回路采用旋入式螺栓固定連接；200A 分支回路采用拔插式連接且可以帶負荷拔插。美式電纜分支箱型號及其含義：美式電纜分支箱正常使用條件：◆環境溫度：氣溫不高于+40℃，氣溫不低于-30℃◆風速：相當34m/s( 不大于700Pa)◆濕度 …
美式電纜分支箱概述：
美式電纜分接箱，以其優良的性能，規范化的設計，優美的外觀，廣泛應用于電纜配電網系統中的電纜化工程設備，在各大工業園區，居民小區，城市人口密集區，商業中心以及高層建筑等各種場所得到普遍認同。
它以單向開門、橫向多通母排為主要特點，具有寬度小、組合靈活、全絕緣、全密封等優點。按照額定電流一般可以分為600A 主回路和200A 支回路兩種。
600A 主回路采用旋入式螺栓固定連接；200A 分支回路采用拔插式連接且可以帶負荷拔插。
美式電纜分支箱型號及其含義：
美式電纜分支箱正常使用條件：
◆環境溫度：氣溫不高于+40℃，氣溫不低于-30℃
◆風速：相當34m/s( 不大于700Pa)
◆濕度：日相對濕度平均值不大于95% ，月相對濕度平均值不大于95%
◆防震：水平加速度不大于0.4m/s ，垂直加速度不大于0.15m/s
◆安裝地點傾斜度：不大于3°
◆安裝環境：周圍空氣應不受腐蝕性、可燃性氣體、水蒸氣等明顯污染，安裝地點無劇烈震動
訂購本產品超出上述條件規定時，請與本公司協商。

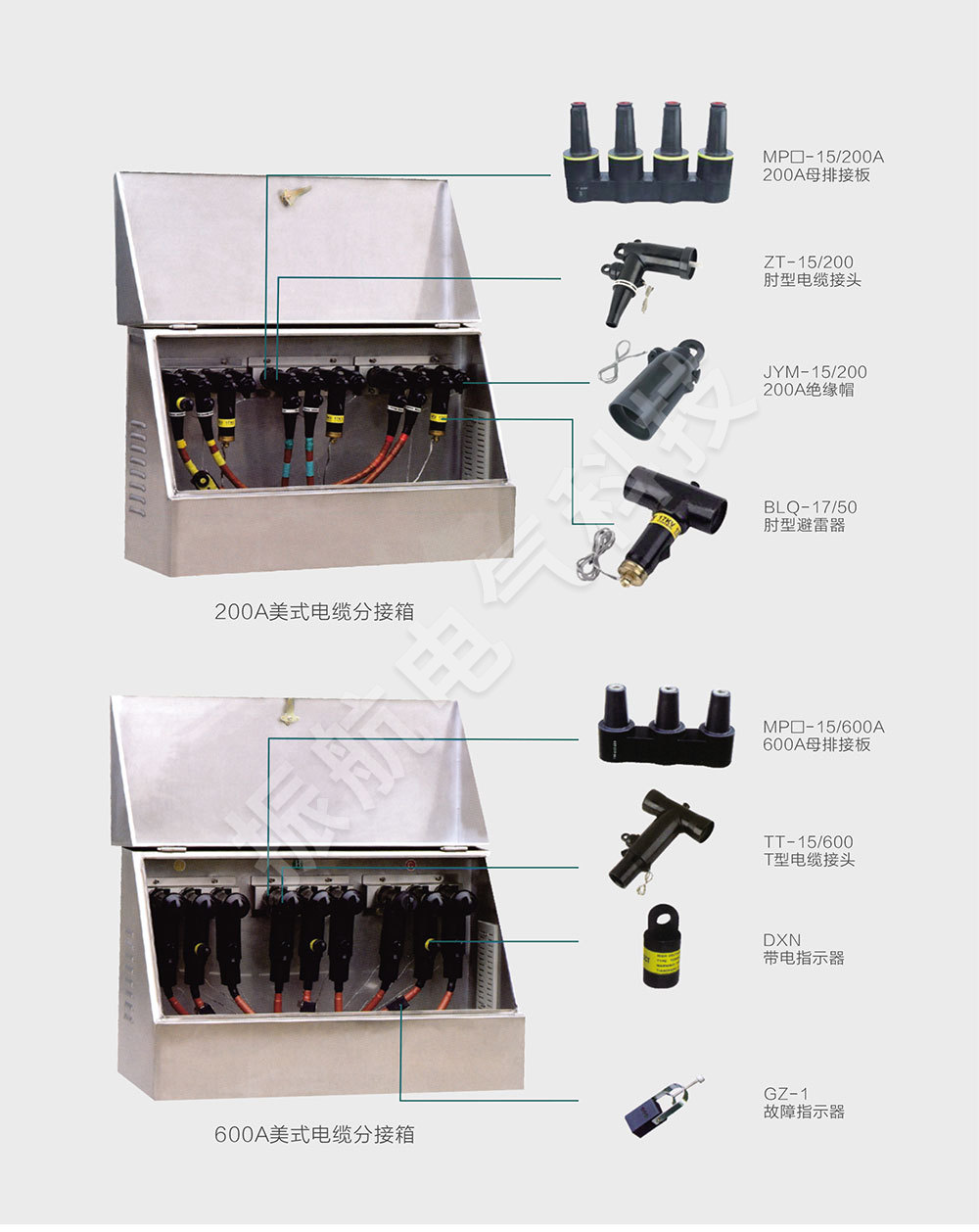

美式電纜分支箱結構示例圖

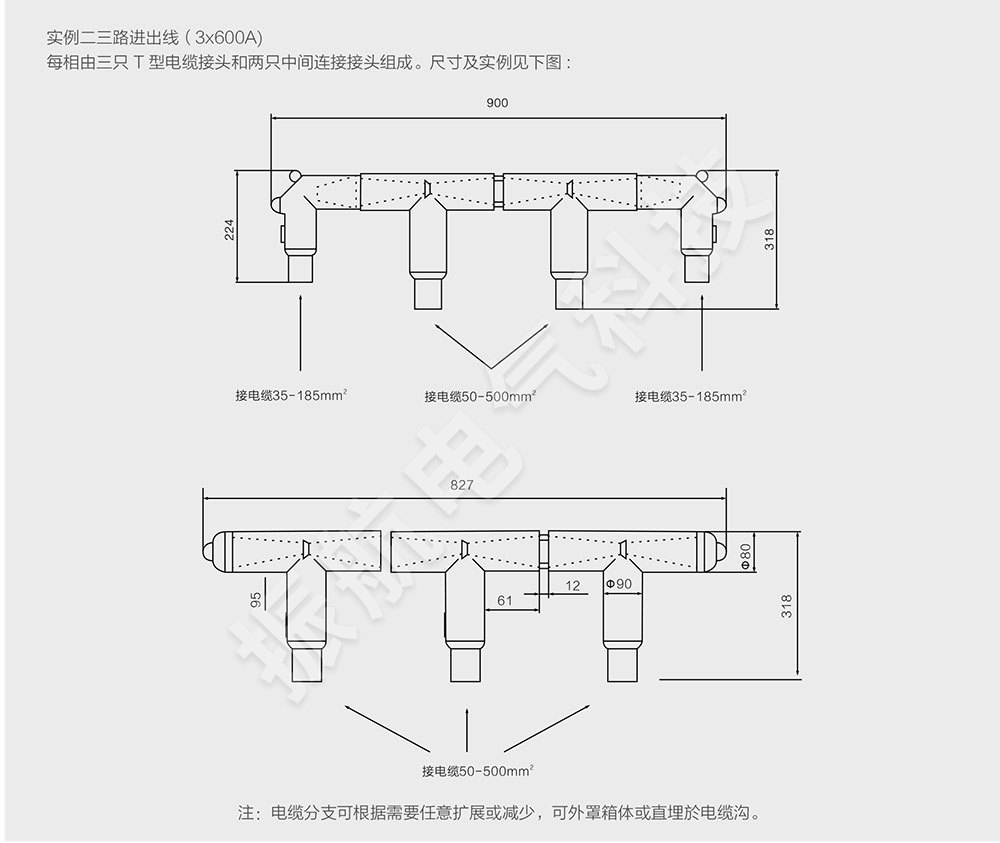

如果因場地所限， 不能放置電纜分接箱， 則可由電纜接頭直接組合，構成多路電纜分支（不需要母排，連接方法見下例）放置在電纜
溝內或其他地點。實例一四路進出線（2x600A+2x200A)
每組由兩只T - I I 型電纜接頭，兩只肘型接頭和一只中間連接頭組成= T - I I 型電纜接頭2 0 0 A 側接肘型電纜接頭（另一側接全絕緣氧化物避雷器）。尺寸實例見下圖：
美式電纜分支箱主要技術參數：
1、箱體結構分立式和臥式，外殼采用2mm 不銹鋼板經多重折邊工藝彎制( 或采用蜂窩結構的不銹鋼雙夾層復合板，具有阻燃、環保、隔熱、防凝露等性能)，采用特別不銹鋼焊接工藝，箱體成型后整體強度高，表面光潔如鏡，不留焊縫痕跡；
2、內部安裝梁( 板) 為熱鍍鋅工藝處理，保證二十年內不銹蝕；
3、箱體前后開門，便于用戶操作和檢修，門四周鑲有高彈力耐老化密封膠條，每扇門均裝有明暗兩種門鎖，明鎖配有防堵防銹的遮雨罩；
4、計量室全封閉帶鉛封裝置；
5、箱體側面裝有防雨防異物的進線電纜穿管，底部沖有通風孔和電纜出線孔，頂部設有通風道和絲網，具有防水、防銹、防塵、防異物的功能，防護等級：IP54。

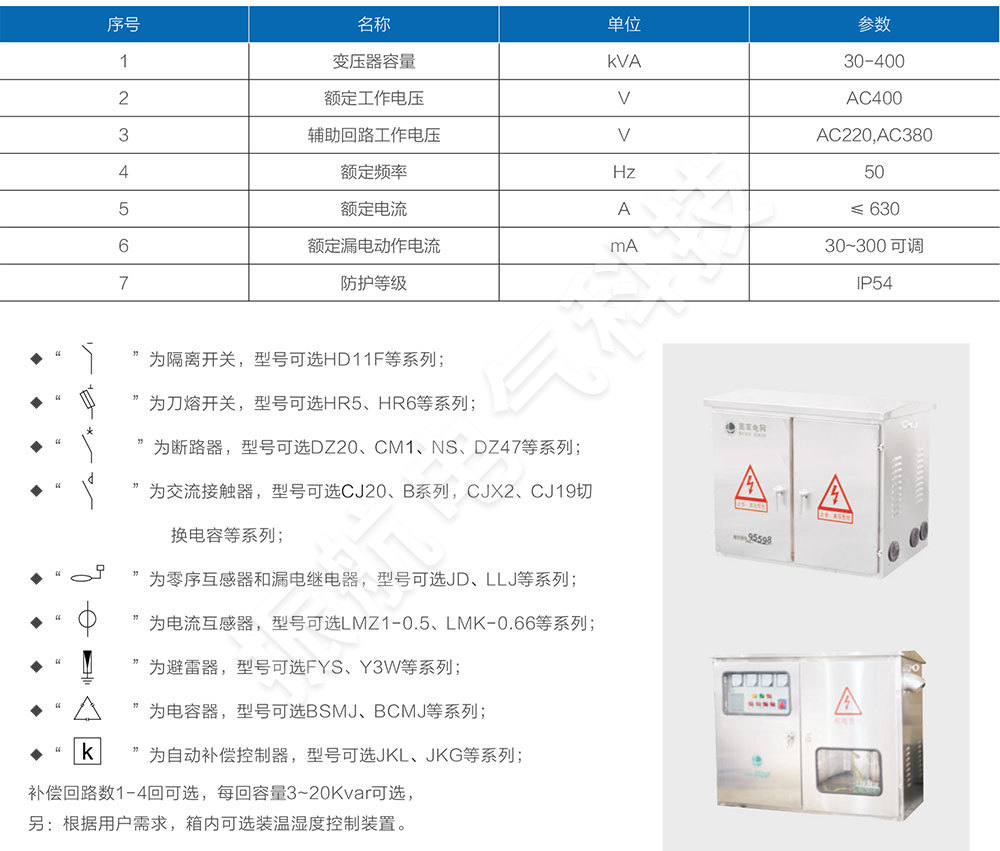

主要技術參數：

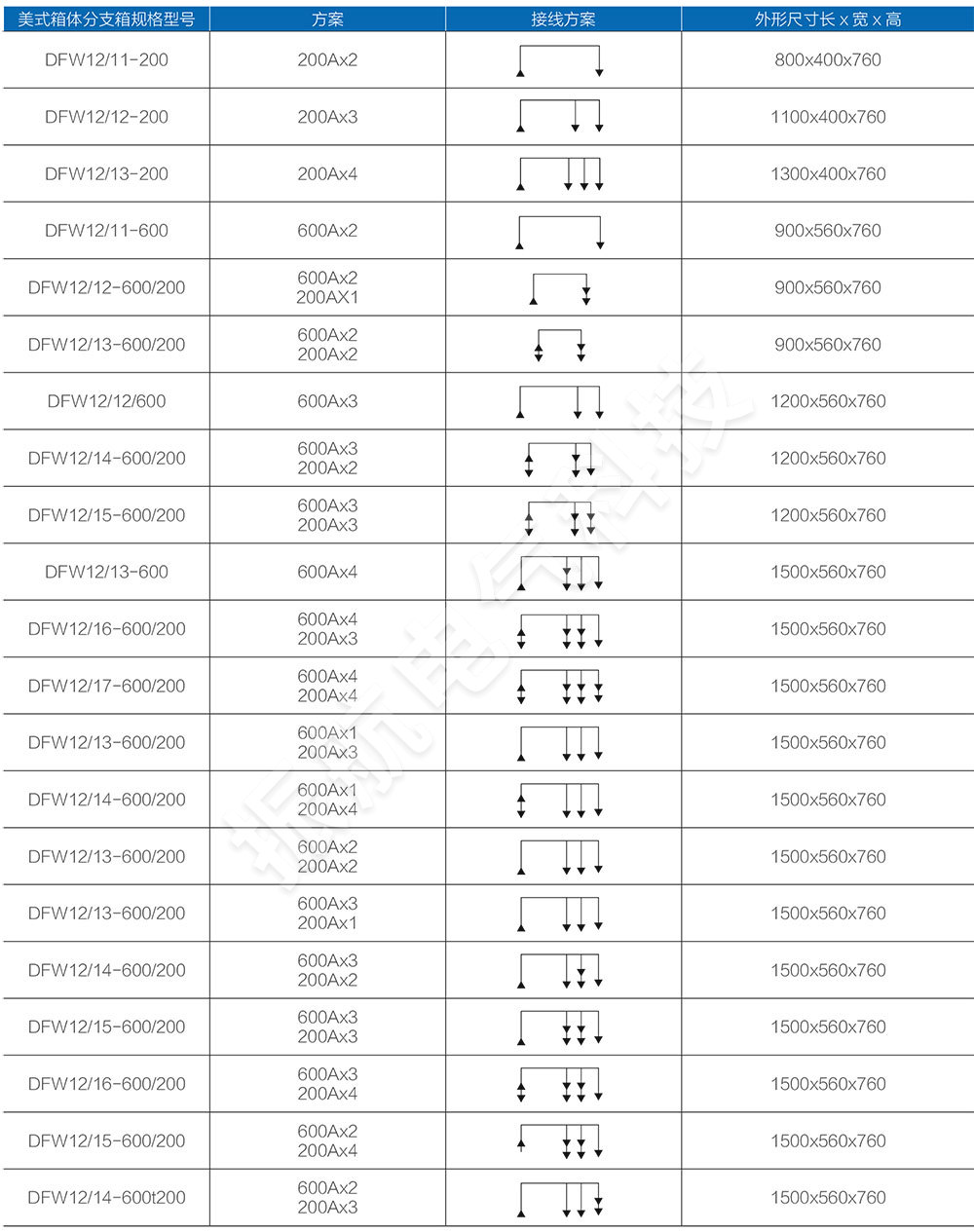

美式電纜分支箱訂貨信息（箱體配置方案）：
DFW 美式電纜分支箱示例圖：
